Porozumění armaturám ocelových lan a jejich roli v systémech lanoví

Kování na drátěná lana jsou hardwarové komponenty, které spojují, ukončují a napínají sestavy ocelových lan v celé řadě konstrukčních a mechanických aplikací. Bez správně specifikovaných a správně nainstalovaných armatur se i to nejkvalitnější ocelové lano stává spíše přítěží než výhodou. Ve zvedacích, lanových, uvazovacích, závěsných a bezpečnostních systémech kování nese celé zatížení přenášené z lana do kotevního bodu nebo zatížení – což znamená, že jakákoli slabost, nesprávná instalace nebo nesoulad mezi kapacitou kování a pevností ocelového lana může vést ke katastrofálnímu selhání. Pochopení typů dostupných armatur, jejich vzájemného působení s různými velikostmi ocelových lan a toho, jaké normy upravují jejich použití, jsou základními znalostmi pro inženýry, riggery a profesionály v oblasti nákupu.

Kování na drátěná lana zahrnují širokou rodinu hardwaru – mimo jiné náprstky, spony na ocelová lana, napínáky, kované objímky, klínové objímky a mechanické objímky. Každý typ armatury je navržen pro specifickou kombinaci směru zatížení, instalačního prostředí, snadné montáže na místě a požadované účinnosti připojení. Výběr nesprávného typu spojky pro danou aplikaci je stejně nebezpečný jako výběr lana s nedostatečnou pevností ocelového lana, což vyžaduje pochopení celého systému – lana a spojování dohromady – před přijetím jakéhokoli rozhodnutí o specifikaci.

Běžné typy armatur pro ocelová lana a jejich aplikace

Každá kategorie armatur z ocelového lana slouží k odlišnému funkčnímu účelu a několik typů je běžně kombinováno v rámci jediné sestavy lanoví, aby se dosáhlo požadovaného zakončení, seřízení a geometrie spojení.

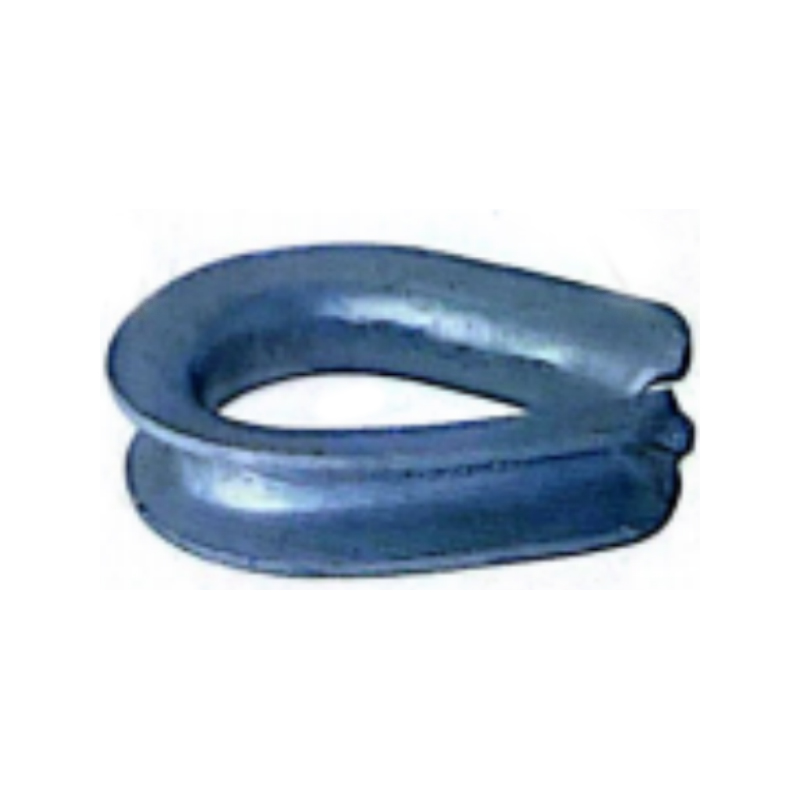

Náprstky

Náprstky are grooved metal inserts placed inside a wire rope eye loop to protect the rope from sharp-radius bending stress at the termination point. When a wire rope is looped around a shackle pin or anchor without a thimble, the rope bends at a tight radius under load, causing internal wire fatigue and accelerated wear. Thimbles distribute this bending force across a smooth, curved groove sized to match the rope diameter, significantly extending service life. Heavy-duty thimbles made from galvanized steel or stainless steel are standard for marine and construction applications, while solid thimbles offer greater resistance to deformation under shock loads.

Spony na drátěná lana

Spony na ocelová lana – také nazývané svorky na ocelová lana nebo spony s U-šrouby – patří mezi nejběžněji používané mechanické armatury pro ocelová lana pro tvarování ok a zakončení v terénu. Standardní spona se skládá z U-šroubu, sedla a dvou matic. Sedlo musí být vždy umístěno na živé (nosné) straně lana, s U-šroubem přes slepý konec. Široce zmiňované pravidlo „nikdy neosedlej mrtvého koně“ připomíná riggerům tuto kritickou orientaci instalace – obrácení klipu snižuje účinnost připojení až o 40 % a vytváří drtivou deformaci na nosných pramenech. Počet příchytek potřebných pro bezpečné ukončení závisí na průměru lana a je specifikován v normách jako ASME B30.9.

Napínáky

Napínáky are tensioning devices used to adjust the tension and length of wire rope assemblies after installation. They consist of a central body with opposing threaded end fittings — typically eye, jaw, or hook types — that draw together or separate as the body is rotated. In stage rigging, overhead structural systems, and suspension bridges, turnbuckles allow precise tensioning that compensates for thermal expansion, installation tolerances, and load-induced elongation. Working load limits for turnbuckles must match or exceed the wire rope strength of the assembly they are tensioning, and lock nuts or safety wires should always be applied to prevent unintended rotation under vibration.

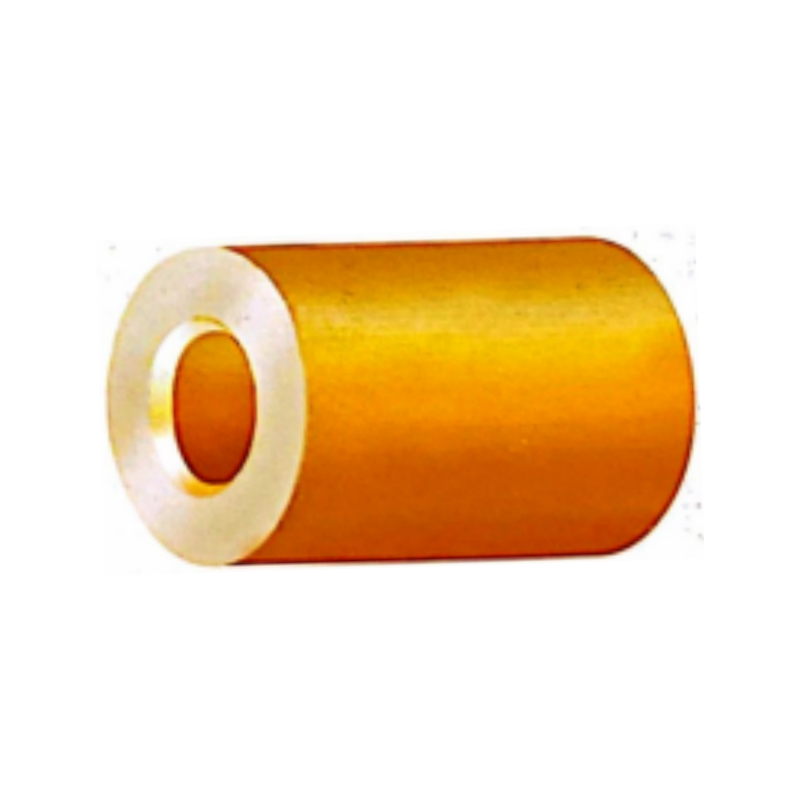

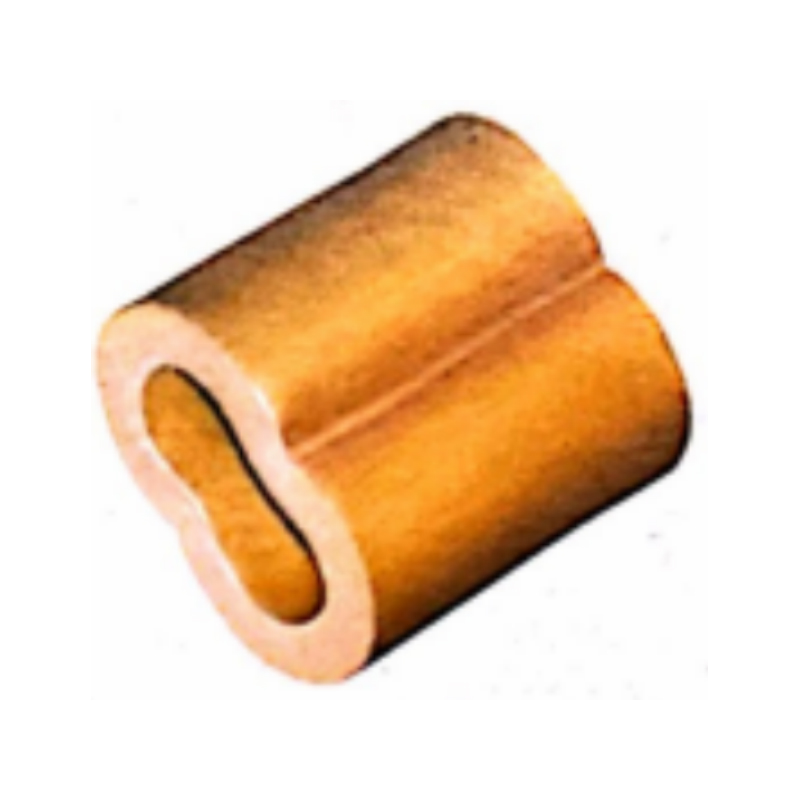

Swaged a bezzásuvkové zásuvky

Kované objímky dosahují zakončení mechanickým stlačením kovového pouzdra kolem konce lana pomocí hydraulického pěchovacího zařízení, čímž se vytvoří trvalé, vysoce účinné spojení, které typicky dosahuje 100 % jmenovité pevnosti ocelového lana. Díky tomu jsou kované koncovky preferovanou volbou pro systémy výtahů, kotvení na moři a závěsné linky jeřábu, kde je vyžadována maximální účinnost a čistá, nízkoprofilová montáž. Bezzásuvkové zásuvky nebo zásuvky zalité pryskyřicí jsou naproti tomu instalovatelné v terénu bez speciálního vybavení – konec lana je uvnitř zásuvky vyčesán a zajištěn zinkovou nebo pryskyřičnou směsí. Lité zásuvky také dosahují téměř 100% účinnosti a jsou široce používány při důlním zvedání a zvedání těžkých břemen, kde musí být výměna zásuvky na poli proveditelná.

Velikosti ocelových lan a jejich vztah k výběru kování

Velikosti ocelových lan jsou definovány především jmenovitým průměrem, měřeným v milimetrech nebo palcích, a dále jsou charakterizovány konstrukcí — počtem pramenů, drátů na pramen a typem jádra. Mezi běžné konstrukce patří 6×19, 6×36 a 8×19, kde první číslo představuje počet pramenů a druhé představuje počet drátů na pramen. Tyto konstrukční proměnné ovlivňují flexibilitu, odolnost proti oděru a minimální poloměr ohybu, což vše ovlivňuje, které tvarovky jsou kompatibilní a jak musí být dimenzovány.

Každý typ kování je vyráběn ve velikostech odpovídajících konkrétním rozsahům průměrů lana. Použití tvarovky dimenzované pro větší lano na menším laně vytváří nadměrný vnitřní pohyb a prokluzování při zatížení. Naopak zatlačení lana do poddimenzované tvarovky poškodí vnější dráty během instalace a naruší spojení. Níže uvedená tabulka shrnuje běžné velikosti ocelových lan a orientační rozsahy pracovního zatížení, které vám pomohou při předběžném výběru montáže:

Tyto údaje představují přibližné hodnoty pro lana z vylepšené pluhové oceli (IPS) s nezávislými drátěnými jádry (IWRC). Skutečná mez pevnosti se liší podle výrobce, třídy a konstrukce. Před specifikováním armatur pro pracovní systém vždy ověřte podle tabulek zatížení výrobce.

Síla drátěného lana a účinnost připojení

Pevnost drátěného lana je vyjádřena jako minimální síla při přetržení (MBF) nebo katalogová pevnost při přetržení, která představuje tahové zatížení, při kterém se očekává, že sestava lana selže za laboratorních testovacích podmínek. V praxi je limit pracovního zatížení (WLL) aplikovaný na jakýkoli systém takeláže zlomkem tohoto čísla, děleným bezpečnostním faktorem, který se liší podle aplikace. ASME B30.9 a podobné normy předepisují bezpečnostní faktory typicky v rozmezí od 3,5:1 pro závěsy ve standardním zvedacím provozu až po 5:1 nebo vyšší pro aplikace pro přepravu osob a prostředí s dynamickým rázovým zatížením.

Kritickou, ale často přehlíženou proměnnou je účinnost spojení — procento pevnosti lana podle katalogu, které daný způsob zakončení skutečně poskytuje. Různé typy armatur dosahují různé účinnosti a ty je třeba zohlednit při výpočtech zatížení:

• Kované armatury a lité hrdla: 100% účinnost — v koncovém bodě je dosažitelná plná pevnost katalogu.
• Klínové zásuvky: 75–90% účinnost v závislosti na konstrukci a konstrukci lana; zadní konec musí být řádně zajištěn, aby se zabránilo protažení.
• Spony na drátěná lana (správně nainstalované): 80% účinnost pro standardní sestavy svorek U-šroub, když je použit minimální požadovaný počet svorek se správným utahovacím momentem.
• Ručně šité oči: 90–95% účinnost pro správně provedené spoje vláken a drátěných lan ve vhodných konstrukcích lan.

Tyto hodnoty účinnosti znamenají, že 12mm lano s katalogovou pevností v přetržení 93 kN zakončené sponami z ocelového lana poskytuje efektivní pevnost zakončení přibližně 74,4 kN – což je snížení, které je třeba vzít v úvahu při určování, zda sestava splňuje požadované WLL s příslušným bezpečnostním faktorem.

Průmyslové standardy upravující armatury pro drátěná lana

Soulad s uznávanými normami není v profesionálním vybavení a zdvihacím zařízením volitelný – je to zákonný a smluvní požadavek ve většině jurisdikcí. Mezi primární standardy, které upravují armatury pro ocelová lana a jejich použití, patří ASME B30.9 (slings), který pokrývá návrh, výrobu, testování a použití lanových popruhů a jejich koncových armatur v Severní Americe. EN 13414 je evropským ekvivalentem pro sestavy vázacích prostředků z ocelového lana a specifikuje montážní rozměry, požadavky na materiál a protokoly zkušebních zkoušek. OSHA 29 CFR 1926.251 nařizuje specifické požadavky na vybavení pro lanoví používané ve stavebnictví, včetně počtu a montážní orientace svorek ocelového lana na základě průměru lana. Pro pobřežní a námořní aplikace zveřejňují klasifikační společnosti, jako je DNV GL, Lloyd's Register a Bureau Veritas, další požadavky týkající se ochrany proti korozi, certifikace materiálů a intervalů pravidelných kontrol pro armatury ocelových lan používaných při kotvení, vlečení a zdvihání.

Kritéria kontroly, údržby a výměny

Tvarovky ocelového lana podléhají opotřebení, korozi, únavě a deformacím v průběhu času a žádné tvarovky by neměly zůstat v provozu bez strukturovaného kontrolního programu. Vizuální kontrola před každým použitím je základním požadavkem, ale pravidelné podrobné kontroly kompetentní osobou musí být také naplánovány na základě frekvence použití a náročnosti prostředí. Mezi klíčová kritéria vyřazení armatur z ocelových lan patří:

• Viditelné praskliny, deformace nebo prodloužení jakékoli nosné součásti, včetně čepů třmenů, těles zásuvek nebo válců napínáků.
• Korozní důlky, které v kterémkoli bodě zmenšují plochu průřezu tvarovky o více než 10 % původního rozměru.
• Důkaz prokluzu na zakončeních spony ocelového lana, indikovaný rýhováním nebo značkami pohybu na povrchu lana v blízkosti sedla.
• Chybějící, odizolované nebo nedotažené matice na sponách ocelového lana – všechny matice musí být znovu utaženy podle specifikace po prvním zatížení a v následujících intervalech kontroly.
• Jakákoli armatura, která byla vystavena známému přetížení nebo rázovému zatížení, bez ohledu na zjevný vizuální stav, by měla být vyřazena z provozu a destruktivně otestována nebo zlikvidována.

Přesné přizpůsobení ocelových lan používaných velikostem ocelových lan, ověření, že efektivní pevnost ocelového lana splňuje všechny požadavky na zatížení a bezpečnostní faktor, a zachování souladu s platnými normami jsou tři pilíře bezpečného a spolehlivého návrhu systému takeláže. Žádná součást v tomto řetězci není důležitější než jiná – integrita kompletní sestavy závisí stejnou měrou na laně, kování a kompetenci instalace.
