Řetězové smyčky z legované oceli: vodítko třídy 80 a 100

Co jsou řetězové smyčky z legované oceli?

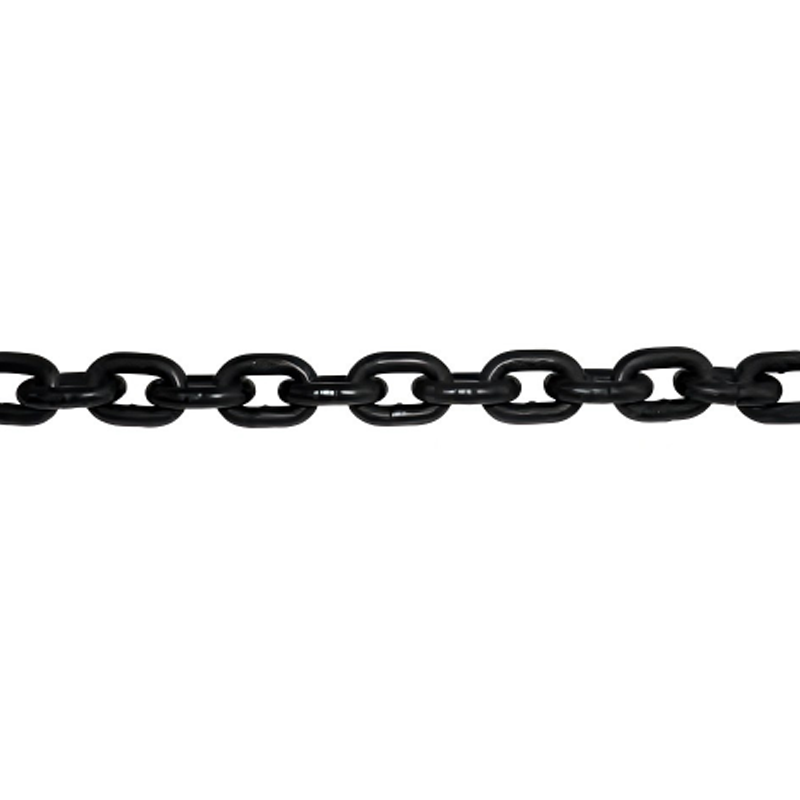

legovaná ocel řetězové závěsy jsou vysoce výkonné zvedací sestavy určené pro průmyslové aplikace, které vyžadují pevnost, odolnost a spolehlivost v extrémních podmínkách. Každý popruh je vyroben z propojených článků řetězu z vysoce pevné legované oceli s hlavním článkem nahoře a koncovými armaturami - jako jsou háky, kroužky nebo háky - na pracovních koncích. Na rozdíl od syntetických alternativ se řetězové smyčky z legované oceli neroztahují, netřepí ani nedegradují, když jsou vystaveny ostrým hranám, abrazivním povrchům nebo zvýšeným teplotám, což z nich činí standardní volbu pro slévárny, ocelárny, staveniště a těžké výrobní prostředí.

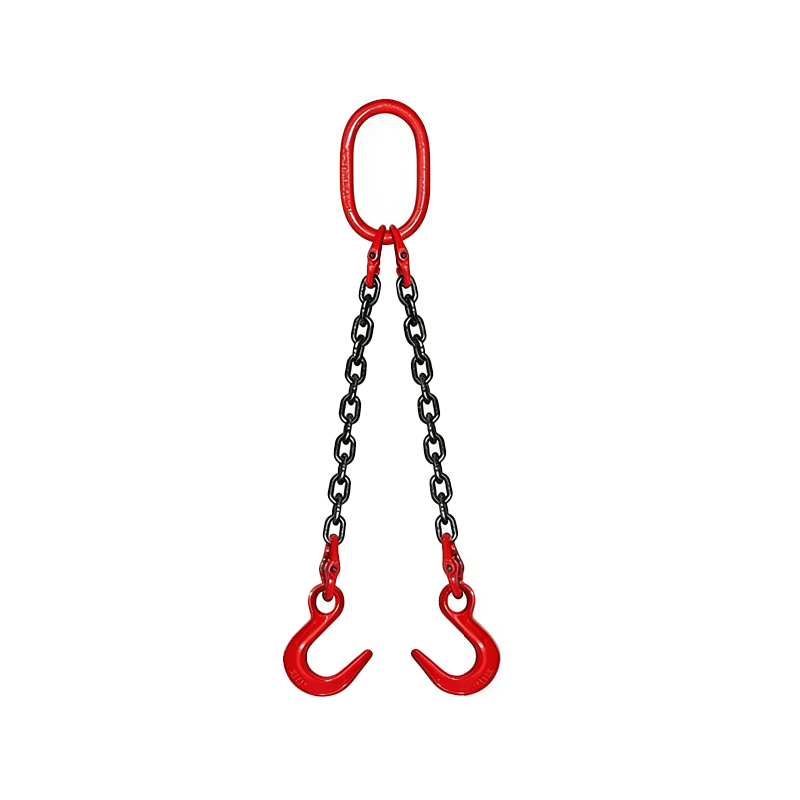

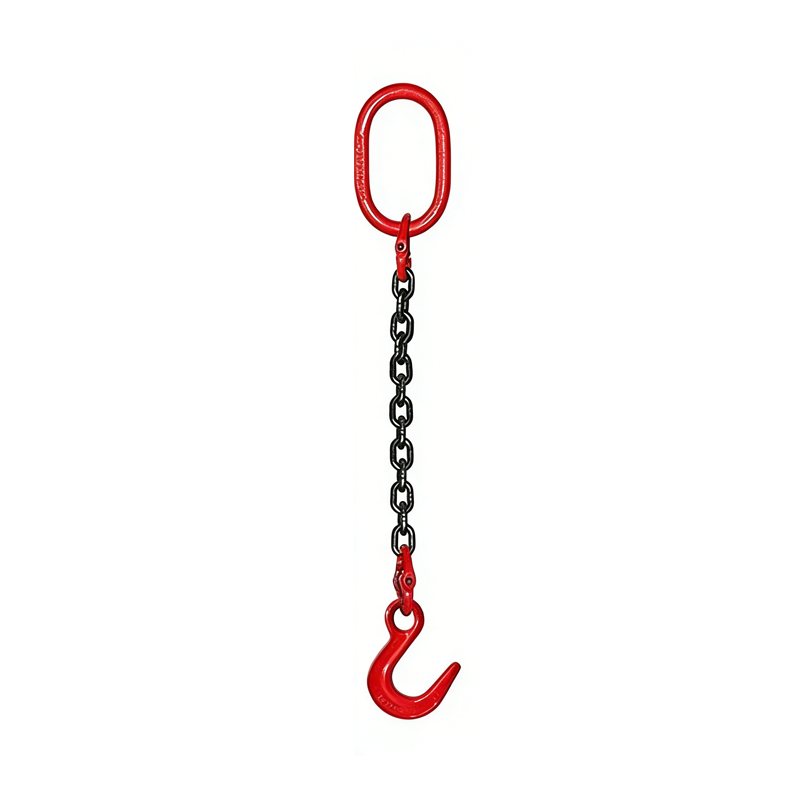

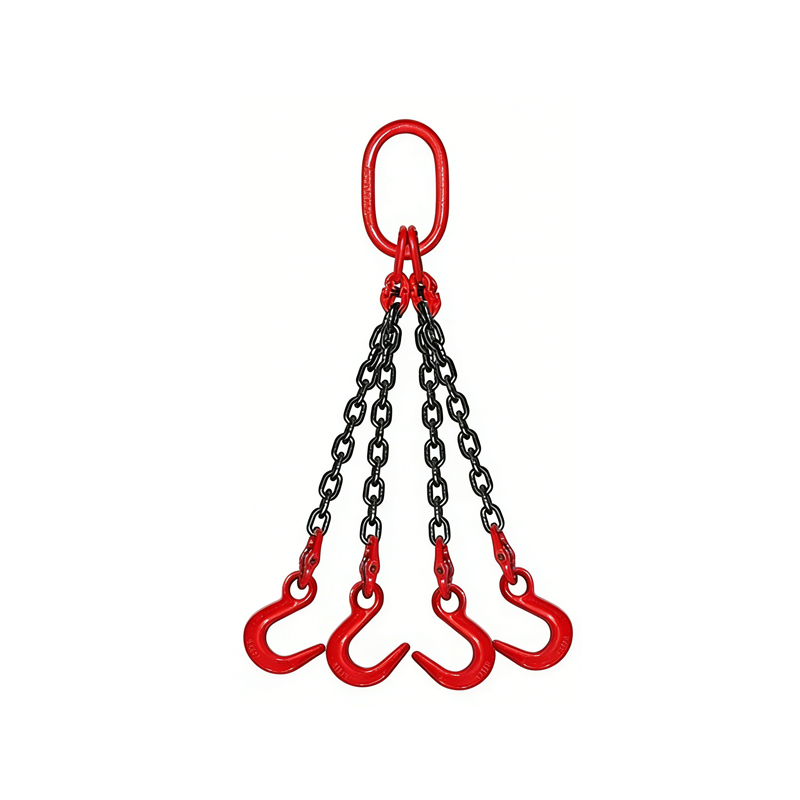

Řetězové smyčky jsou k dispozici ve čtyřech hlavních konfiguracích nohou: s jednou nohou, s dvojitou nohou, se třemi nohami a čtyři tlapky . Každá konfigurace rozkládá zátěž jinak a je vybrána na základě požadavků na tvar, hmotnost a rovnováhu zvedaného předmětu. Jeden závěs na jednu nohu je ideální pro jednoduché vertikální zdvihy, zatímco vícenohé závěsy poskytují vynikající kontrolu zatížení pro asymetrické nebo nadrozměrné náklady.

80. třída vs. 100. třída: Pochopení zásadního rozdílu

Třída vázacího řetězu se vztahuje k minimální pevnosti v přetržení ve vztahu k ploše průřezu řetězu – vyšší třída znamená větší pevnost při stejném průměru. Při výběru řetězových řetězů z legované oceli je volba mezi třídou 80 a třídou 100 jedním z nejkritičtějších rozhodnutí, které přímo ovlivňuje limity pracovního zatížení, hmotnost popruhu a nákladovou efektivitu.

Řetězové smyčky třídy 80 jsou již dlouho průmyslovým standardem a nadále jsou široce používány pro všeobecné účely těžkého zvedání. Nabízejí vynikající pevnost, osvědčené výsledky a širokou kompatibilitu s většinou vybavení. Řetězové smyčky třídy 100 však nabízejí přibližně o 25 % vyšší limity pracovní zátěže na stejném průměru řetězu – což znamená, že můžete zvedat těžší břemena s lehčí a lépe ovladatelnou sestavou popruhu. To je zvláště cenné v provozech, kde jsou klíčovými faktory únava vzpřimovače, rychlost nastavení a nosnost jeřábu. Obě třídy splňují normy EN 818-4, ASME B30.9 a GB/T 10051, což zajišťuje plnou sledovatelnost a certifikaci nákladu.

Vysokoteplotní zvedání: Proč jsou řetězové smyčky skvělé

Jednou z nejvýraznějších výhod řetězových závěsů z legované oceli oproti alternativám syntetických nebo ocelových lan je jejich výjimečný výkon jako vysokoteplotní zvedací závěsy. Nylonové a polyesterové smyčky mohou začít ztrácet strukturální integritu již při teplotách 80 °C, zatímco smyčky z ocelových lan jsou náchylné na tepelnou únavu a degradaci jádra. Řetězové smyčky z legované oceli jsou naproti tomu určeny pro nepřetržité použití při teplotách do 400 °C s odpovídajícím snížením limitu pracovního zatížení.

Podle pokynů ASME B30.9 by měl být limit provozního zatížení řetězu snížen při použití v prostředí s vysokou teplotou. Následující snížení platí jako obecné průmyslové vodítko:

• Až do 200 °C: Není nutné snížení WLL
• 200 °C až 300 °C: Snížit WLL o 10 %
• 300 °C až 400 °C: Snížit WLL o 25 %
• Nad 400 °C: Závěs musí být před dalším použitím vyřazen z provozu a znovu certifikován

Díky tomu jsou řetězy z legované oceli jedinou praktickou možností pro manipulaci s horkými předvalky v ocelárnách, přesuny roztavených forem ve slévárnách a zvedání související s pecí při výrobě keramiky nebo skla. Je důležité nechat popruhy před kontrolou po použití vychladnout, protože vystavení teplu se kumuluje – každý vysokoteplotní cyklus postupně ovlivňuje dlouhodobou pracovní zátěž.

Konečné příslušenství a možnosti konfigurace

Všestrannost řetězových vázacích prostředků z legované oceli dále rozšiřuje rozmanitost dostupného příslušenství. Výběr správného příslušenství je stejně důležitý jako výběr správného stupně a počtu nohou, protože nevhodné příslušenství může ohrozit bezpečnost a kontrolu nad nákladem.

Běžné typy koncových armatur

• Závěsný hák (posuvný hák): Velké háky na hrdlo, typicky samosvorné, používané pro obecné zvedání nad hlavou. Vhodné pro většinu standardních aplikací.
• Samosvorný hák: Otáčí se uprostřed a automaticky se zablokuje pod tlakem nákladu, čímž zabraňuje náhodnému uvolnění během zvedání. Nezbytné pro dynamická nebo vysoce vibrační prostředí.
• Odlévací hák: Disponuje extra velkým otvorem hrdla navrženým tak, aby se do něj vešly připevňovací body objemného nákladu běžně používané ve slévárenství a manipulaci s roztaveným kovem.
• Uchopovací hák: Má úzké hrdlo, které se upíná přímo mezi články řetězu, což umožňuje zkrácení pracovní délky popruhu bez snížení jmenovité kapacity.
• Podlouhlý hlavní odkaz: Horní kroužek, který spojuje všechny nohy s hákem nebo kladkostrojem jeřábu. Musí odpovídat správné nosnosti celé sestavy.

U vícenohých závěsů úhel noh výrazně ovlivňuje limit efektivního pracovního zatížení. Jak se úhel mezi nohama zvětšuje nad 60°, napětí v každé noze se výrazně zvyšuje. Pro potvrzení správné WLL pro vaši geometrii zdvihu se vždy podívejte na tabulku faktoru úhlu zatížení dodávanou s certifikovanými řetězovými závěsy Grade 80 nebo Grade 100.

Certifikační normy: EN 818-4, ASME B30.9 a GB/T 10051

Certifikované řetězové smyčky z legované oceli jsou vyráběny a testovány v souladu s mezinárodně uznávanými normami upravujícími vlastnosti materiálů, zátěžové zkoušky, značení a sledovatelnost. Pochopení toho, která norma platí pro váš region nebo exportní trh, je zásadní pro účely dodržování předpisů a pojištění.

• EN 818-4: Evropská norma pro závěsy krátkých řetězů pro všeobecné účely zvedání. Pokrývá aktuální třídy, montážní zkoušky, požadavky na značení a bezpečnostní faktory. Povinné pro smyčky označené CE prodávané na trzích EU.
• ASME B30.9: Americká norma upravující konstrukci, připevnění, použití, kontrolu a údržbu vázacích prostředků – včetně řetězových vázacích prostředků z legované oceli. Široce odkazovaný v severoamerických průmyslových provozech.
• GB/T 10051: Čínská národní norma pro zvedání řetězových řetězů, která se vztahuje na kruhové a krátké řetězy. Povinné pro závěsy používané při zvedacích operacích certifikovaných podle čínských regulačních rámců.

Každý kompatibilní popruh je označen odolným štítkem nebo štítkem, na kterém je uveden styl popruhu, sériové číslo, velikost řetězu, třída, limit pracovního zatížení a podrobnosti o výrobci. Tato úplná sledovatelnost umožňuje operátorům a bezpečnostním manažerům udržovat přesné záznamy o kontrolách a záznamy o vytažení pro každý jednotlivý popruh v jejich inventáři – požadavek předpisů OSHA a ekvivalentních mezinárodních bezpečnostních předpisů na pracovišti.

Kritéria inspekce, údržby a odchodu do důchodu

Pravidelná kontrola je nesmlouvavá u jakéhokoli zvedacího provozu. Řetězové smyčky z legované oceli musí být před každým použitím zkontrolovány a podrobeny důkladné periodické kontrole v intervalech stanovených frekvencí používání, náročností aplikace a platnými předpisy. Mezi klíčové indikátory toho, že by měl být popruh vyřazen z provozu, patří:

• Opotřebení řetězu přesahující minimální přípustnou tloušťku specifikovanou výrobcem
• Praskliny, drážky nebo deformace v jakémkoli článku, hlavním článku nebo koncové armatuře
• Protažení jednotlivých článků nad 3 % původní délky
• Poškozené, nečitelné nebo chybějící identifikační štítky
• Tepelné zabarvení indikující expozici nad 400 °C bez následné recertifikace
• Chemická koroze, koroze nebo jakékoli poškození povrchu, které ohrožuje integritu spoje

Správné skladování také prodlužuje životnost praku. Řetězy z legované oceli skladujte na určených hácích nebo stojanech – nikdy na podlaze, kde by byly vystaveny vlhkosti, chemikáliím nebo provozu vozidel. Po použití v prostředí s vysokou teplotou nechte popruhy před svinutím a uložením úplně vychladnout. Články řetězu pravidelně mažte lehkým strojním olejem, abyste zabránili povrchové korozi, zejména při venkovních aplikacích nebo aplikacích s vysokou vlhkostí.

Výběr správného řetězového popruhu pro vaši aplikaci

Výběr správného řetězu z legované oceli vyžaduje vyhodnocení několika vzájemně závislých faktorů. Před zadáním jakékoli objednávky nebo zahájením výběru použijte následující kontrolní seznam jako praktický výchozí bod:

• Hmotnost nákladu a těžiště: Určete maximální zatížení a zajistěte, aby WLL závěsu – s přihlédnutím k úhlu nohy – překračovalo s odpovídající bezpečnostní rezervou.
• Provozní teplota: Pokud aplikace zahrnuje horké materiály nebo prostředí nad 200 °C, bude vyžadována konfigurace vysokoteplotního zvedacího popruhu s řetězem ze slitiny třídy 80 nebo třídy 100. Použijte správnou redukci WLL.
• Konfigurace nohou: Jedna noha pro vyvážené vertikální zdvihy; dvou-, tří- nebo čtyřnohé závěsy pro široké, nepravidelné zatížení nebo zatížení s více příslušenstvím.
• Typ koncovky: Přizpůsobte typ háku nebo kroužku geometrii bodu zajištění nákladu a míře rizika náhodného uvolnění.
• Standard shody: Ověřte, která norma – EN 818-4, ASME B30.9 nebo GB/T 10051 – je vyžadována pro váš trh nebo regulační prostředí.
• Průměr a délka řetězu: Ujistěte se, že se rozměry popruhu přizpůsobí geometrii vašeho lanoví bez nadměrné vůle nebo nadměrného napětí na jakékoli noze.

V případě pochybností se poraďte s certifikovaným technikem takeláže nebo s technickým týmem výrobce popruhu. Důsledky poddimenzovaného nebo nesprávně specifikovaného řetězu jsou vážné – správný výběr je stejně důležitý jako správné použití. Řetězové popruhy z legované oceli třídy 80 a třídy 100 představují nejspolehlivější nástroje v tomto odvětví pro náročné výtahy a se správnými specifikacemi, kontrolní disciplínou a provozní praxí poskytují bezpečný a opakovatelný výkon po tisíce zvedacích cyklů.
